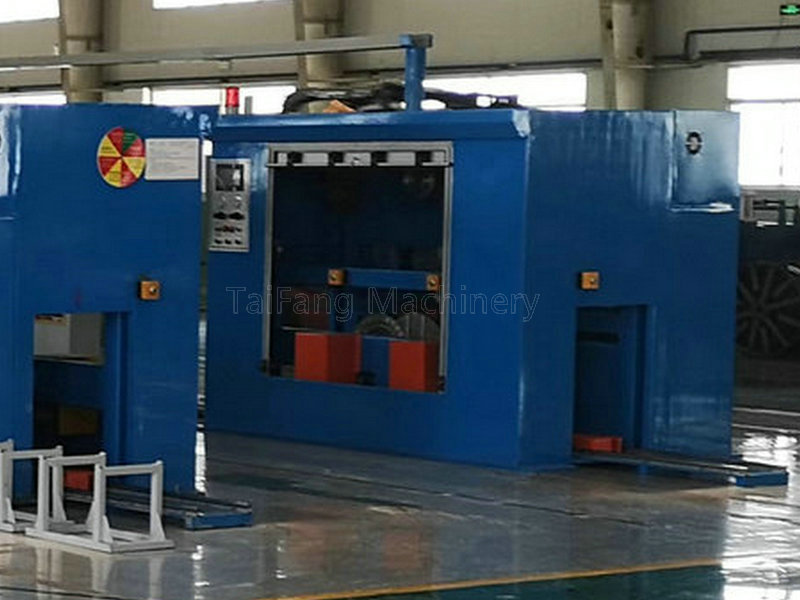

一、設備用途：

1. 適合于電子線，汽車線，各種芯線高速押出機時的自動換盤收線。

2. 適合裁線范圍：電線圓線φ1.0mm—φ3.0mm；

二、主要技術參數：

a. 收線速度：最高800m/min；

b. 線徑范圍：φ1.0mm-φ3.0mm；

c. 適用線盤: 直徑500mm；

d. 線盤高度: 離地中心高480mm；

e. 換線方式: 臺車移動配合勾線桿然后夾具自動夾緊與切斷；

f. 夾緊方式: 氣缸自動夾緊；

g. 運盤與推盤全由氣缸推動，所有氣缸裝有磁環感應開關來控制；

h. 制動：采用10KG電磁剎車制動；

i. 收線動力：4KW西門子馬達兩臺；

j. 臺車：采用1HP剎車馬達移動；

k. 排線：采用750W偉創伺服馬達+滾珠絲桿+PLC編程控制排線；

l. 上下盤：上盤與下盤手動按扭控制；

m. 張力：采用氣動控制收線線張力。
