一、設備用途:

用于各類線纜在生產的交聯、成纜、絞線、裝鎧、擠出、復繞過程中收線和排線用。

二、技術參數:

1. 線盤外徑: φ630-φ1600mm；

2. 線盤寬度: 475-1180mm；

3. 適用線纜直徑: max60mm；

4. 收線速度: max80m/min；

5. 適用線盤重量: 5T；

6. 排線精度: 設定節距的1-2%；

7. 排線電機: 交流變頻1.1kw；

8.升降電機: 交流1.1kw；

9.夾緊電機: 交流0.75kw；

三、結構形式:

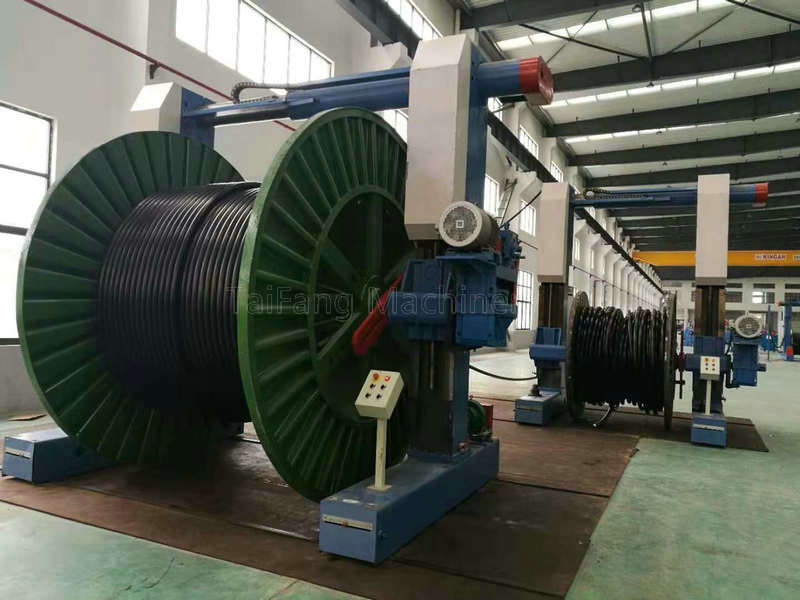

1. 整機由二個帶行走滾輪的地梁,二個立柱,套管式伸縮橫梁,導線支架和電氣控制箱組成,排線為龍門地軌行走式,夾盤套管為上置式。

2. 立柱上的二個主軸頂尖無軸式裝卸線盤,頂尖由二臺1.1kw交流電機通過擺線針輪減速機帶動絲桿螺母傳動升降,每只頂尖座可單獨或同時升降,設有機械和電氣雙重保護裝置,為了滿足不同規格的線盤使用,配備有不同規格的頂尖。

3. 套管式橫梁由0.75kw交流電機,減速機,鏈輪和摩擦離合器經過絲桿螺母傳動進行水平移動,用于夾緊和松開線盤,設有過載保護裝置。

4. 收線采用DC、5.5kw、1480rpm直流電機,經過三檔變速箱驅動主軸帶動線盤轉動,由歐陸直流調速控制器控制收線電機。

5. 排線機構由1.1kw交流變頻電機,擺線針輪變速器和鏈輪組成,由丹佛斯交流變頻調速控制器控制排線電機,排線節距由排線控制儀來設定,可以按照生產工藝隨時設定排線節距的大小,排線速度自動跟蹤收線速度。

6. 整機設有速度、張力和排線節距調整電位器,收線正反轉點動按鈕,張力及排線節距顯示,收線張力由恒力矩方式實現。
